Comme vous le savez, j’ai depuis quelque temps un pare-feu sous Pfsense par lequel passe tout mon réseau.
Le réseau d’entrée, appelé WAN sur Pfsense, est branché directement sur ma Livebox 4
Mais cette box est en réalité inutile. Je l’ai donc enlevée de mon réseau pour que Pfsense s’occupe de la fonction routeur, et pour vous aujourd’hui, voici un tutoriel pour vous aider à faire de même.

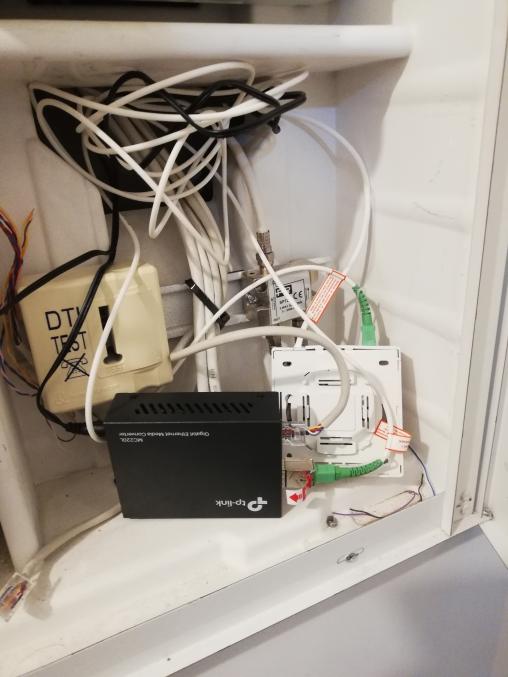

Pour commencer, étant équipé de la fibre, je suis passé par un convertisseur fibre vers Rj45 que j’ai installé a la place de ma box.
EDIT: ATTENTION : si l’adaptateur SFP que vous utilisez n’est pas celui fournis avec la box (par exemple dans le cas d’une livebox 5, qui est fournis sans adaptateur), vous devrez contacter orange et leur demander de faire activer votre adaptateur SFP acheter dans le commerce via son numéro de série (ce qui, dans le cas d’une livebox 5 encore une fois, rendra votre box totalement inutilisable, alors faite bien attention)
Convertisseur fibre vers Rj45 La sortie RJ45 du convertisseur est directement branchée au réseau WAN de mon Pfsense (sur la carte réseau re1 dans mon cas).
Une fois le branchement terminé, nous pouvons passer à la configuration.
Configuration du Vlan
Dans un premier temps, il faut créer le Vlan sur Pfsense. Orange utilise le Vlan 835.

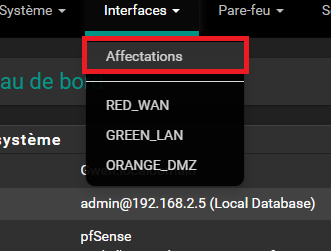

Pour cela, vous devez vous rendre dans l’onglet « interface » puis dans « affectation »:

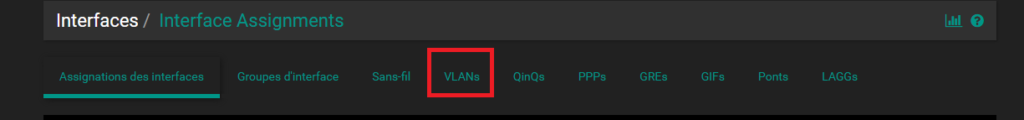

Ensuite cliquez sur « VLANs »:

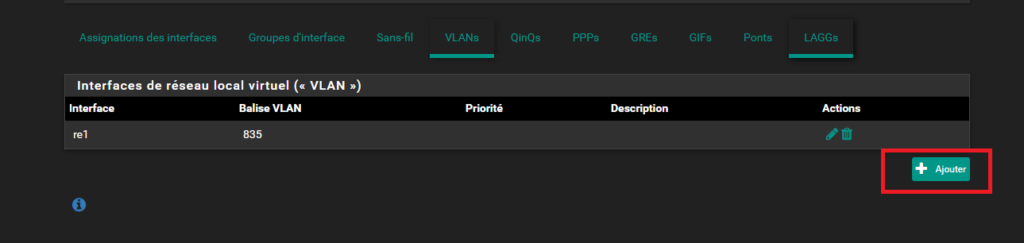

Puis sur « ajouter », afin de créer un nouveau Vlan:

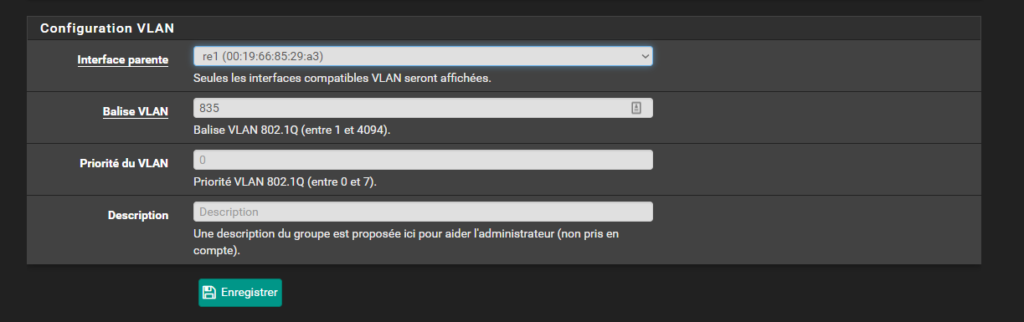

La configuration est extrêmement simple, il suffit de choisir la bonne interface (celle de votre WAN, dans mon cas re1), et de mettre 835 dans « Balise Vlan »:
Puis « Enregistrer »
Configuration du PPPOE
Maintenant que votre Vlan est configuré, nous allons configurer le PPPOE qui vous permet de vous « connecter » à Orange.
Pour cela, vous devez vous rendre dans l’onglet « interface » puis dans « affectation »:

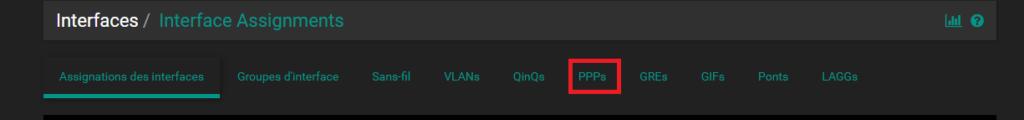

Puis dans PPPs:

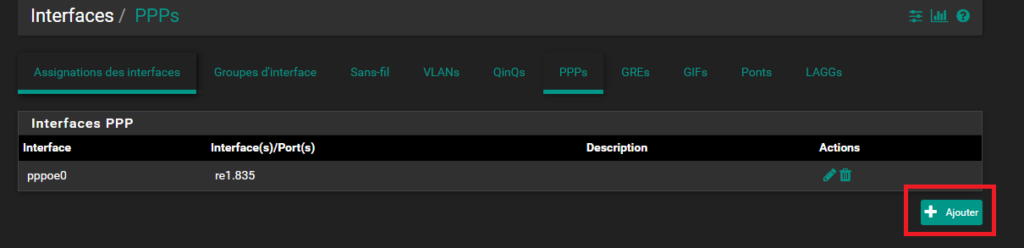

Et cliquez sur « ajouter »:

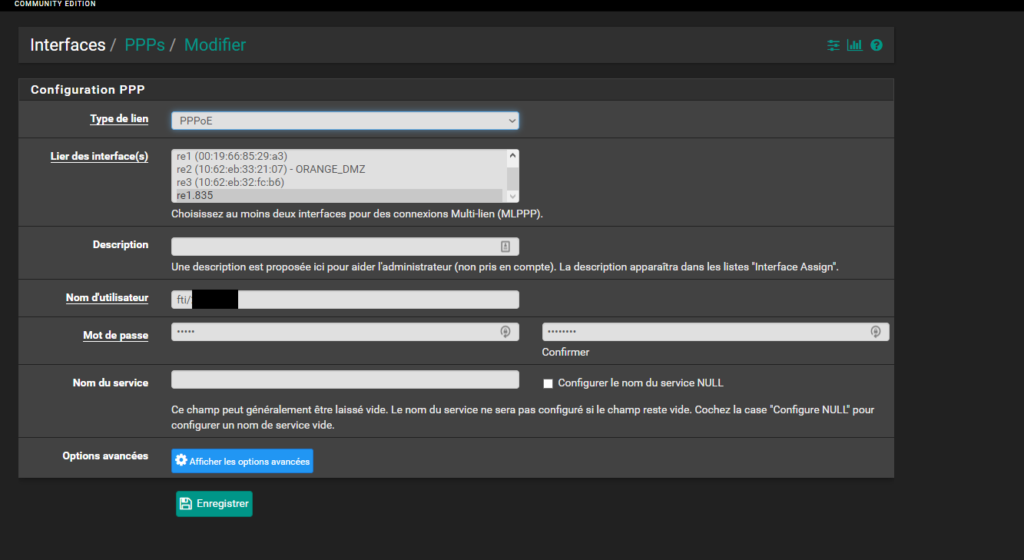

Mettez le « type de lien » sur PPPoE, l’interface cette fois est celle qui à été créée à l’étape précédente, c’est donc « nomDeVotreInterfaceWan.835 » ce qui donne dans mon cas re1.835
Et pour finir vous devez entrer vos identifiants fti/ qui vous sont fournis par Orange (si vous ne les avez plus, l’identifiant est trouvable sur votre box, et le mot de passe est récupérable auprès du service client d’Orange).
Puis « Enregistrer »
La dernière etape
Une fois le PPPoe configuré, il ne vous reste qu’une seul chose à faire ; l’assigner.
Pour cela retournez encore une fois sur « interface » puis dans « affectation »:

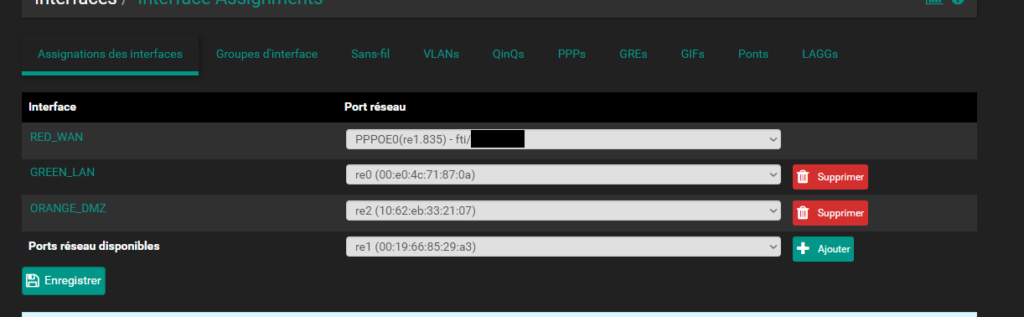

Puis, pour votre WAN, choisissez l’interface PPPOE:

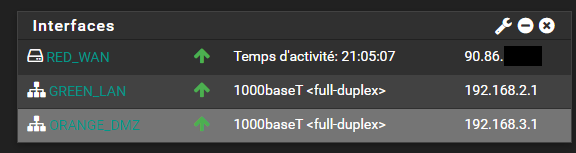

Enregistrez ; au bout de quelques secondes, une IP devrait être indiquée sur la page d’accueil.
Et normalement vous devriez avoir Internet.
Que faire si malgré la présence de l’IP vous n’avez pas Internet?
À ma première configuration, j’avais bien une IP qui s’affichait, mais aucune connexion à Internet ne fonctionnait.
Dans mon cas, la solution était simple ; mon Gateway ne s’était pas automatiquement mis sur la bonne interface.

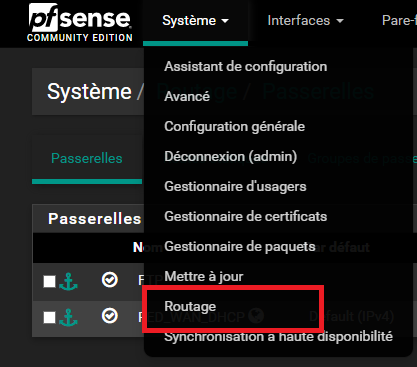

Pour le modifier, vous devez aller dans l’onglet « Système », puis dans « Routage »:

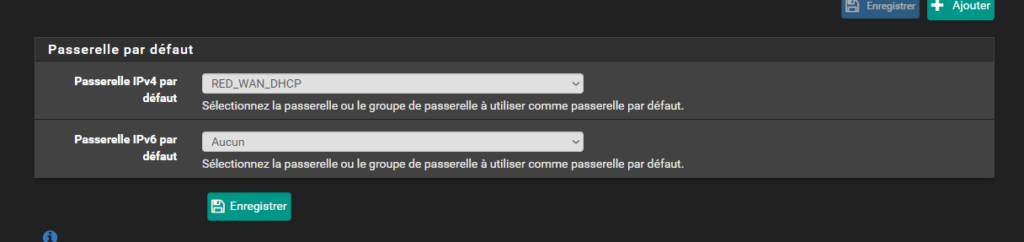

Et choisir la bonne passerelle par défaut, la WAN_DHCP ou dans mon cas la RED_WAN_DHCP :
Puis, finir évidemment par enregistrer.
Suite à cette modification, Internet fonctionne parfaitement, et sans box.
